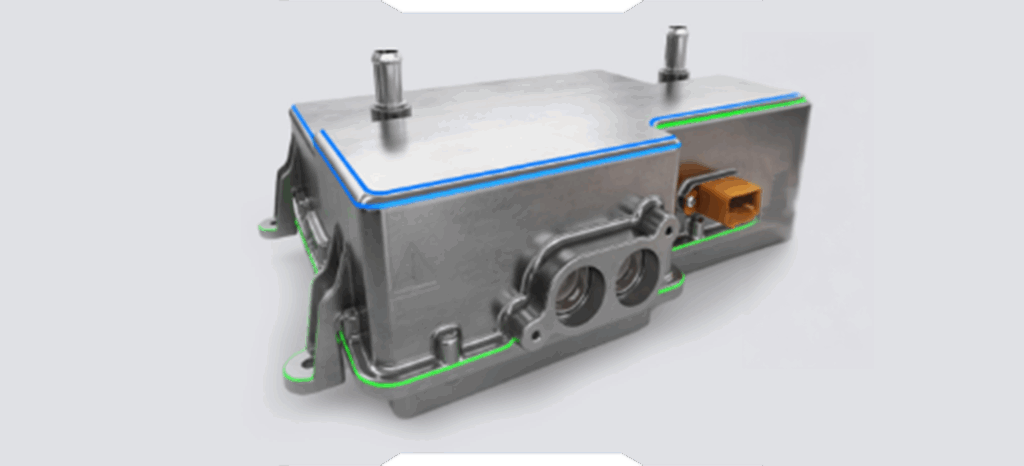

Meistern Sie thermisches Management bei hoher Leistungsdichte in Ihrem Traction Inverter
Mit steigenden Anforderungen an kompakte Bauformen und höhere Leistungsdichten wird die Wärmeabfuhr immer schwieriger. Effiziente Kühlkonzepte (z. B. Flüssigkeitskühlung, integrierte Kühlkanäle) sind entscheidend, um Überhitzung und Leistungsverluste im Traction Inverter zu vermeiden.
Warum Wärme das Nadelöhr ist
Mit steigenden Zwischenkreisspannungen (800 V), höheren Schaltfrequenzen und immer kompakteren Bauformen wächst die thermische Herausforderung für den Traction Inverter. Zielwerte von über 100 kW/L sind nur erreichbar, wenn das Wärmemanagement von Anfang an konsequent berücksichtigt wird. Wer hier optimiert, spart nicht nur Gewicht und Kosten, sondern verlängert die Lebensdauer des gesamten Systems.
Power-Module: Kühlpfad entscheidet
Die Wahl des Kühlkonzepts ist der erste Hebel. Doppelseitige Kühlung (DSC) reduziert den Wärmewiderstand Rth‑JC um bis zu 40 % gegenüber einseitiger Kühlung. Das bedeutet: weniger Chipfläche, kompaktere Module und geringere parasitäre Induktivität.
Praxis-Tipp: Hinterlegen Sie die RC-Modelle (Zth(t)) des Moduls in Ihrer Simulation für den Traction Inverter. So können Sie thermische Grenzwerte realistisch abbilden und Schutzstrategien auf Basis der tatsächlichen Junction-Temperatur entwickeln.
Wärmewiderstände im Detail
- Sinter-Silber statt Lot erhöht die Power-Cycling-Festigkeit und verbessert die Wärmeleitung.
- Phase-Change-TIMs verhindern Pump-Out und halten den Wärmewiderstand stabil – ein entscheidender Faktor für die Zuverlässigkeit.
Cold-Plate-Design: Mehr als nur Kühlkanäle
Bei einseitiger Kühlung sind Pin-Fin-Platten ein bewährter Kompromiss zwischen Druckverlust und Wärmeabfuhr. Für DSC-Stacks empfehlen sich Jet-Impingement-Lösungen, die den Wärmewiderstand um bis zu 50 % senken.
Wichtig: Definieren Sie früh ein Δp-Budget und berücksichtigen Sie Partikel-Gaps, um spätere Überraschungen zu vermeiden.
Packaging & Qualifikation
Auch elektrische Details beeinflussen die Thermik. Eine reduzierte Busbar-Induktivität senkt Schaltverluste und damit die Wärmeentwicklung. Planen Sie außerdem die Anforderungen aus AQG 324 (Release 04.1/2025) früh ein, insbesondere die erweiterten Tests für SiC-Module.
Validierung unter realen Bedingungen
Setzen Sie auf Mission-Profile statt Konstantlast. Nur so spiegeln Ihre Lebensdauermodelle die Realität wider. Prüfen Sie zusätzlich die Stabilität der TIM-Schicht nach Temperaturzyklen und die thermische Balance zwischen parallelen Chips.
Key Facts auf einen Blick
- DSC vs. SSC: bis zu 40 % weniger Wärmewiderstand.
- Jet-Impingement: 20–50 % bessere Wärmeabfuhr.
Checkliste fürs Design-Review
- Ist Tj,max definiert und im Modell hinterlegt?
- Kühlstrategie und Δp-Budget dokumentiert?
- TIM-Prozess validiert?
- AQG 324-Plan abgestimmt?
- Mission-Profile berücksichtigt?
Fazit: Thermisches Management ist kein Nebenschauplatz, sondern der Schlüssel zu hoher Leistungsdichte und Zuverlässigkeit für Ihren Traction Inverter. Wer früh die richtigen Entscheidungen trifft, spart Entwicklungszeit und Kosten – und sichert die Performance für die nächste Generation von E-Mobility-Systemen.
